產品型式與命名

3．1型式

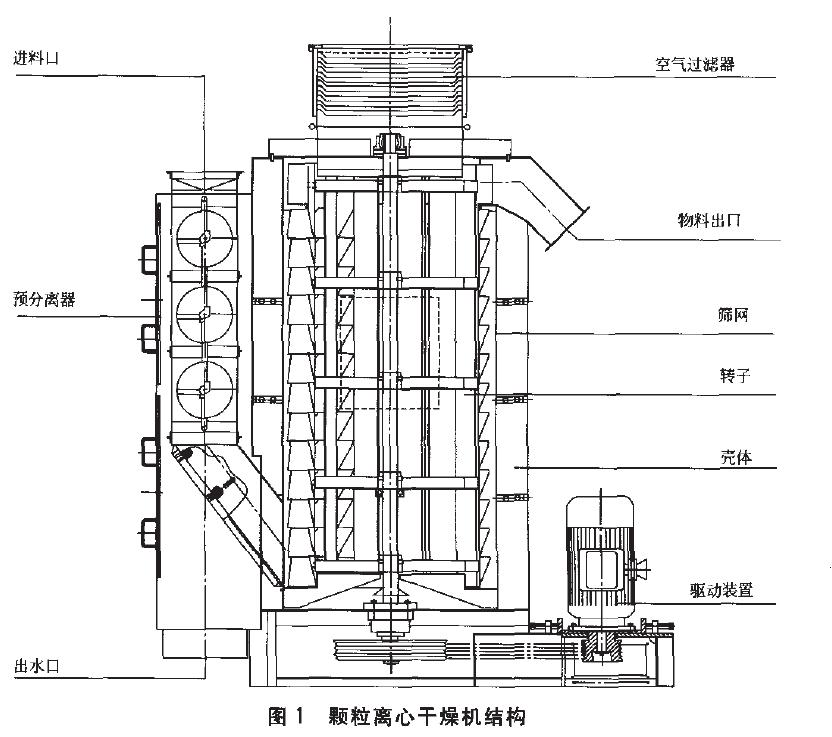

3．1．1顆粒離心干燥機主要由預分離器、轉子、篩網、空氣過濾器、機身和驅動裝置組成，立式安裝。其結構如圖1所示。


3．1．2由熱水?dāng)y帶的被干燥物料經預分離器分離出大部分水分后，物料經導料槽進入高速運轉的轉子中，在離心力的作用下經篩網分離出多余的表面濕分，物料被轉子從設備底部提升至頂部自出料口排出完成整個干燥過程。
3．2型號

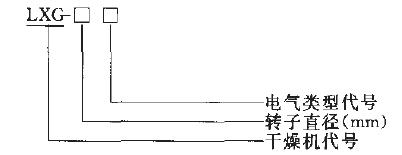

3．2．1型號表示方法

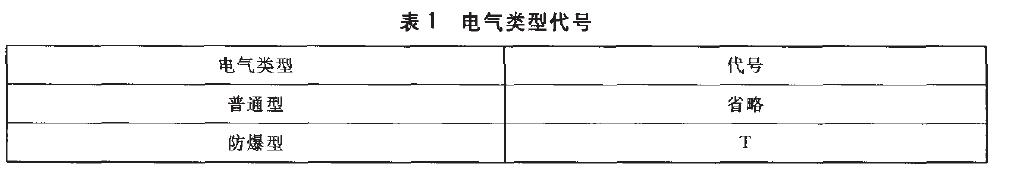

3．2．1．1電氣類型代號按表1的規定。


3．2 2型號示例
轉子直徑為1 000mm，電氣系統要求防爆的顆粒離心式干燥機，其型號為：LXG-1000T
3．3基本參數

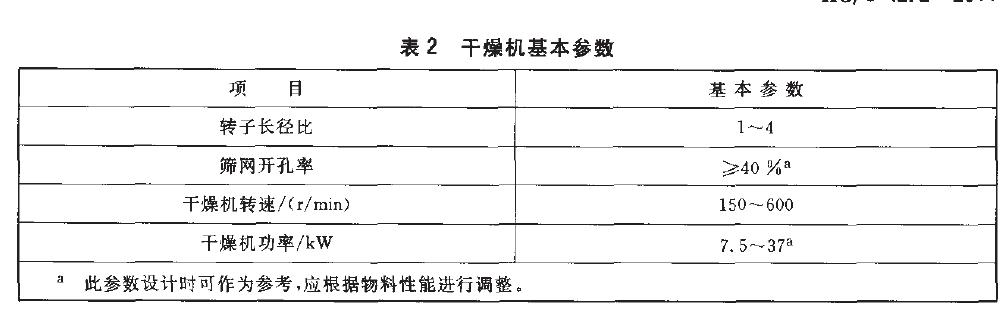

干燥機的基本參數應符合表2的規定。
4要求
4．1設計
4．1．1轉子直徑
干燥機轉子直徑(單位ram)推薦采用：500、600、800、1 000、1 100、1 200、1 300、1 400、1 500、1 600。
4．1．2整機性能
4．1．2．1空載運行時，干燥機的振動幅度不得大于100／zm。
4．1．2 2負載運行時，干燥機的噪聲不得大于85 dB(A)。
4．1．2．3干燥機主機的軸承溫升不得超過40℃。
4．1．2．4平均無故障工作時間應不少于8 000 h。
4．1 3零部件
4．1．3．1轉子可拆部分的連接應采用防松設計，運轉時不得有松動現象發生。
4．1．3．2殼體的所有檢查門均應設置安全聯鎖裝置，保證在檢查門開啟時轉子不得運轉。
4 2材料
4．2．1 干燥機主要零部件材料應有質量證明書。
4．2．2機身、殼體及轉子葉片材料應符合GB／T 4237、GB／T 3274、GB／T 3280的規定。
4．2．3轉軸材料應符合GB／T 702的規定。
4．2．4所有配套外購件均應符合相應產品標準的規定，并應有產品合格證。
4．3制造
4．3．1干燥機的制造除應符合本標準規定外，還應符合經規定程序批準的產品圖樣要求。
4．3．2轉子制造完畢后應進行動平衡試驗，平衡品質等級要求應符合GB／T 9239．1和GB／T 9239．2中GG．3級的規定。
4．3．3鋼板沖剪件不得有裂紋、夾層、凹陷、皺褶等缺陷，并應清除尖棱和毛刺。
4．3．4焊接件手工焊的焊接接頭型式應符合GB／T 985．1的規定；角接焊接接頭的焊腳在圖樣無規定時，其高度取兩焊件中較薄件的厚度。
4．3．5轉子及葉片等焊接件的焊接接頭表面不得有裂紋、弧坑等缺陷。
4．3．6主要零件的機加工尺寸的形位公差按GB／T 1184、精度按GB／T 1801的規定。
4．3．7轉子軸頭兩端的同軸度公差等級不得低于8級精度等級。
4．4組裝
4．4．1 所有零部件經檢驗合格后方可組裝。
4．4．2轉子在盤動時應旋轉自如，與篩網之間無擦碰和互咬現象。
4．4 3轉子的轉動方向應與產品總圖的方向一致。
4．4．4干燥機的各傳動件之間應轉動靈活，無異常聲響。
4．4．5電氣系統應配備保護接地端子，并有明顯標志。
4．4．6電氣系統的帶電部分不應外露，固定導電零件的螺釘要有防松措施。
4．4．7對于有防爆要求的干燥機，其電氣系統應符合爆炸性危險場所類別、級別的相應防爆等級規定，電氣性能應符合GB／T 3836．1的有關規定。
4．4．8電氣系統的導電部分對于干燥機機體之間的絕緣電阻值應大于1 M0，接地端子與電氣設備金屬外殼和干燥機機體之問電阻值應不大于0．1 o。
