1.爬電距離
開關的最小爬電距離與額定絕緣電壓(或實際工作電壓)、污染等級和絕緣材料組別有關。
絕緣材料組別可按其相比漏電起痕指數[CTI]劃分為四個組別。
絕緣材料組別600≤CTI
絕緣材料組別 400≤CTI≤600
絕緣材料組別175≤CTI＜400
絕緣材料組別100≤CTI<175

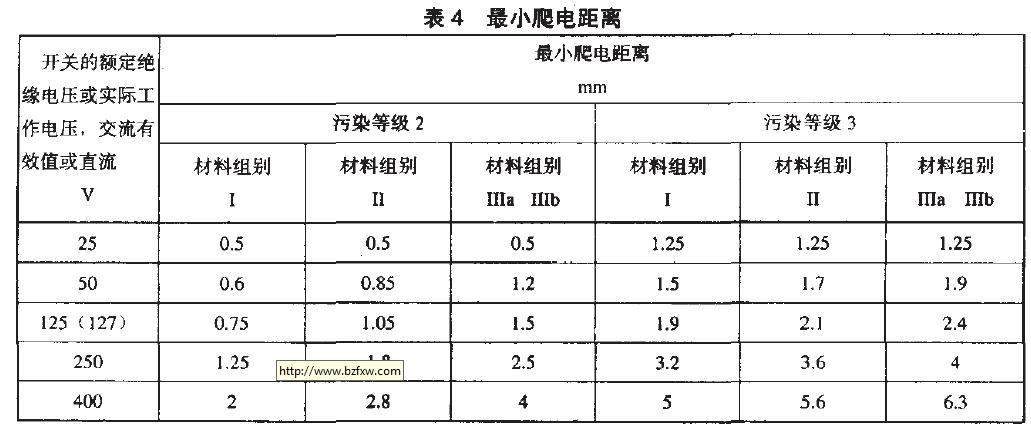

1.1規定額定沖擊耐受電壓值(Uimp)的開關最小爬電距離見表4.

2.未規定額定沖擊耐受電壓值Uimp的開關最小爬電距離應符合GB14048.5-2001中附錄D規定。
2.1 操動器
2.2操動器的絕緣
開關的操動系統應與帶電部件之間有良好的絕緣，以保證操作安全。
2.3操動器的運動方向
操動器的運動方向應符合GB/T4205一1984的規定.
2.4操動力(或力矩)
操作操動器所需的力(或力矩)應與指定用途相適合，應考慮操動器的尺寸、外殼或控制板的型式、安裝的環境條件以及其指定用途。
最小起動力(或力矩)應足夠大以防止意外操作。
2.5 (旋轉開關的)旋轉極限
當使用限位運動或單向動作的操動器時，這些操動器應配有能夠承受5倍于實際操動力矩的強有力的限位裝置。
2.6觸頭位置指示
開關的閉合和斷開位置都應明顯而清楚地指示出來。如果采用符號，則應根據GB廳4728.7--的規定。
2.7接線端子
2.8接線端子的結構要求
2.9螺釘式接線端子
接線端子的結構應能保證良好的電接觸和預期的載流能力，并應有足夠的機械強度，且有足夠的壓力夾緊導線而不會損傷導線。
接線端子的結構還應保證連接導線不會位移，致使對操作或規定的安裝類別的絕緣產生有害影響。
2.10螺釘式接線端子的規格有M2.5 、M3 、M3.5 、M40 建議盡可能采用組合螺釘。
